概述：
該型無接觸式自整角機是一種感應式機電元件。在系統中通常是兩個或兩個以上組合使用。主要用作角度的遠距離傳送、接收和變換。在同步傳動、隨動系統和解算裝置中，借發送機和接收機之間電氣聯接傳遞角位移的方式，達到自動指示角度、位置、距離和指令等目的。
結構特點：
該型自整角機有兩套繞組，一套三相同步繞組，一套單相勵磁繞組。自整角機由帶有縱向鐵芯的機殼，嵌有三相同步繞組的定子、勵磁繞組、導磁環、帶有滾珠軸承的轉子和端蓋組成。
該型自整角機為封閉式結構，當它用作接收機時，有一個特殊的阻尼裝置，即裝在軸上的機械阻尼器。
該型無接觸式自整角機與接觸式自整角機相比，其特點是無滑動接觸，因此運行安全可靠、壽命長，在缺乏維護的環境中和受到顛簸、振動的任何系統中使用較可靠。
使用條件：
1． 海拔不超過1000m；
2． 環境氣溫度-40~+55℃（濕度為60%～70%）；
3． 相對濕度：95%±3%（空氣溫度為20±5℃）；
4． 振動：雙振幅1.4±0.2mm,頻率10HZ;
5． 沖擊：加速度7g,頻率80次/分。
型號說明：
BD 表示無接觸式自整角發送機
BS 表示無接觸式自整角接收機
BS-405 表示無接觸式自整角變壓器（在變壓器工作狀態下作為接收機用）。
型號數字后字母：
A 正常次級電壓級，用于傳送距離為數百米中距離系統；
B 高次級電壓級，用于傳送距離為數公里的長距離系統。

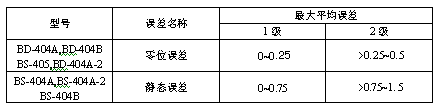

精度等級：
電氣原理圖和系統接線圖：
技術參數:
外形及安裝尺寸：
