概述：
YL系列單相雙值電容異步電動機，適用于要求起動轉矩較大的空氣壓縮機、木工機械、粉碎機合小型機械等。
使用條件：
1． 海拔不超過1000m；
2． 環境空氣溫度0℃-40℃；
3． 使用條件不符合上述規定時，應符合GB755的規定；
結構特點：
YL系列單相雙值電容異步電動機，為全封閉扇冷式結構。采用B級絕緣或E及絕緣。根據需要可制成鑄鋁或鑄鐵外殼。接線盒在電動機頂部，兩側裝有起動電容器和運轉電容器。

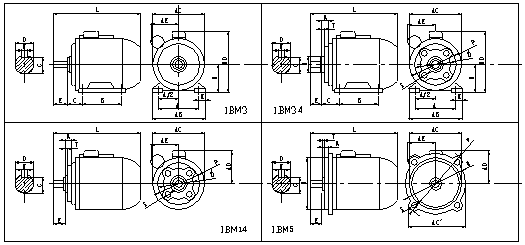

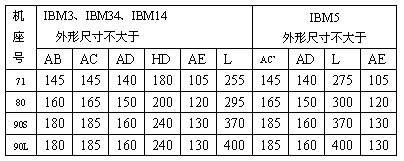

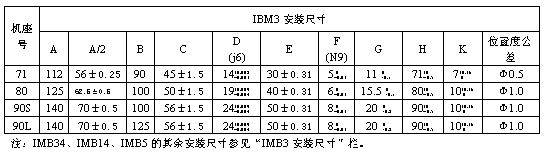

安裝方式有四種：
IMB3型： 機座有底腳，端蓋無凸緣；
IMB34型：機座有底腳，端蓋有小凸緣，軸伸在凸緣端；
IMB5型：機座無底腳，端蓋有大凸緣，軸伸在凸緣端；
IMB14型：機座無底腳，端蓋有小凸緣，軸伸在凸緣端。
型號說明：
電氣原理圖：
技術參數:
